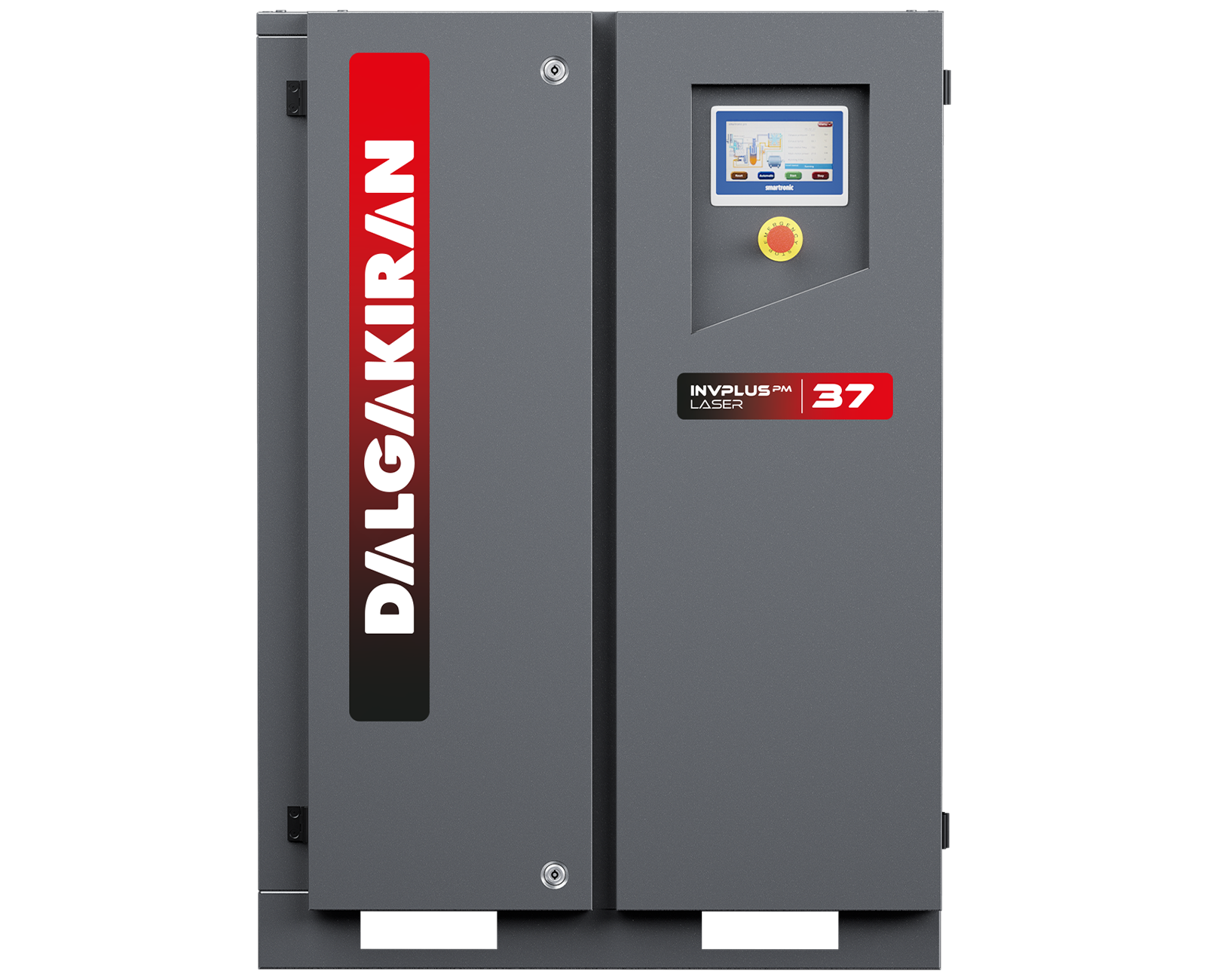

INVERSYS PLUS ᵖᵐ LASER

11-37 kW 16-20 bar 0,16-3,9 m³/dk

Yağ Enjekteli, Direkt Akuple, Değişken Hızlı

Yüksek Basınçlı Vidalı Hava Kompresörleri

Avantajlar

• %55''e varan enerji tasarrufu sağlar.*

• Sabit çıkış basınç değerinde çalışır.

• Çok değişken basınçlı hava ihtiyaçlarında bile etkin ve enerji verimli basınçlı hava üretimi sağlar.

• Yumuşak kalkış sayesinde komponent ömürleri uzundur.

• Pik akımın olumsuz etkilerinden korunma özelliğine sahiptir.

* Değişken hava ihtiyacı olan işletmelerde invertörlü olmayan kompresörler ile karşılaştırıldığında

Genel Özellikler

• IE5 yüksek verimlilik sınıfında IPM elektrik motoru

• Düşük ses ile çalışma

• Değişken hızlı güç aktarma ile yumuşak kalkış

Elektrik Motoru

• IE5 ultra-premium enerji verimli Internal Permanent Magnet (IPM) elektrik motoru

• Kompakt tasarım

• Düşük ses seviyesi

• F izolasyon sınıfı

• Tüm hızlarda optimum yağ soğutması ile yüksek verimlilik

• Gres ihtiyacı olmayan yağlamalı motor rulmanları

Hava & Yağ Separatörü

• Etkili ayırma elemanı sayesinde kompresör çıkış havasında düşük yağ miktarı (1-3 mg/m³) ile kaliteli basınçlı hava

• Kolay sökülebilen spin-on tipi separatör

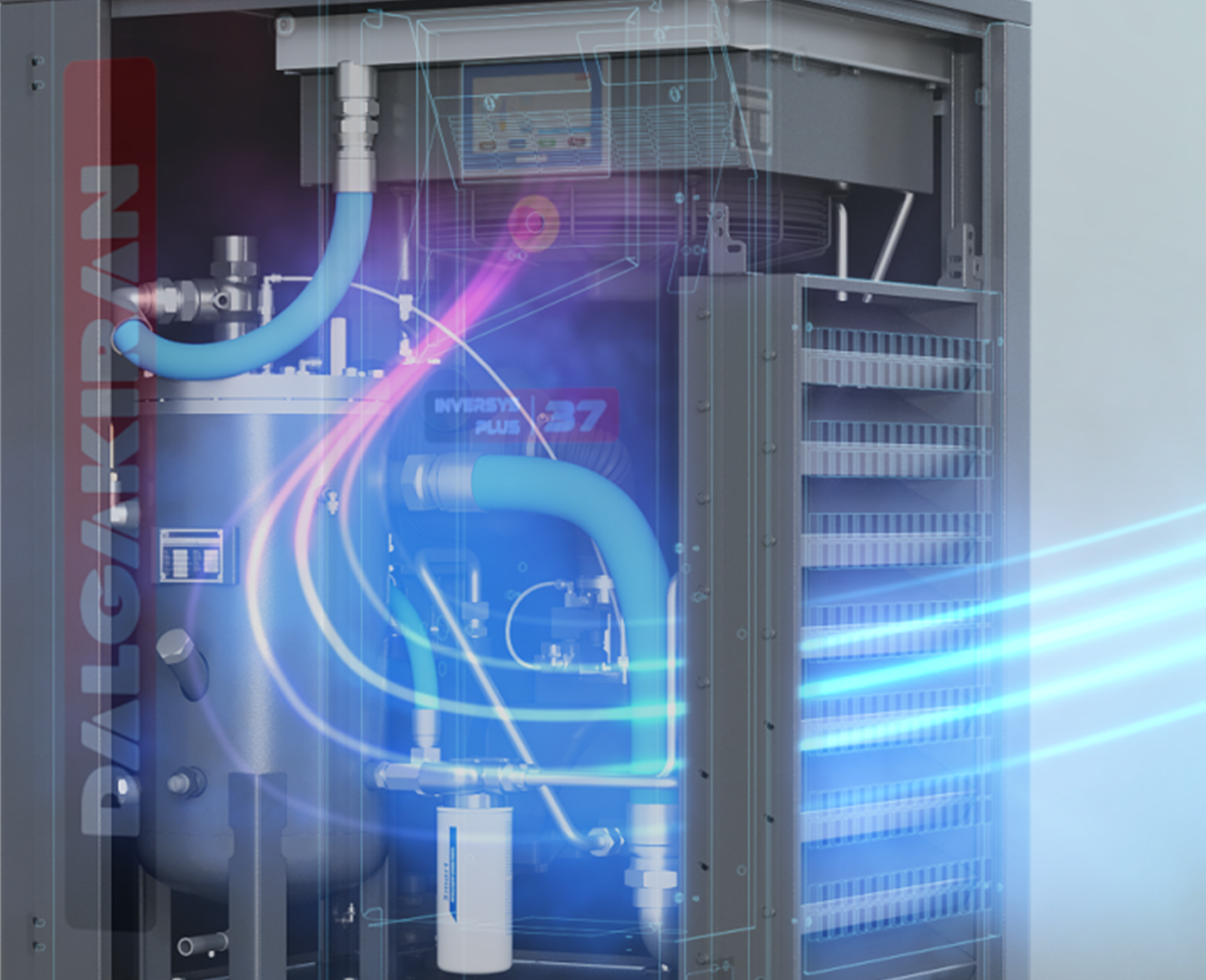

Emiş Sistemi

• Negatif basınçlı kabin ve sızdırmaz kapak yapısı ile kabin içi hava sirkülasyonu

• Tahliye edilen sıcak havanın emişten uzak bir noktada olması sayesinde taze hava girişi

• Emme panjurları sayesinde düşük gürültü seviyesi

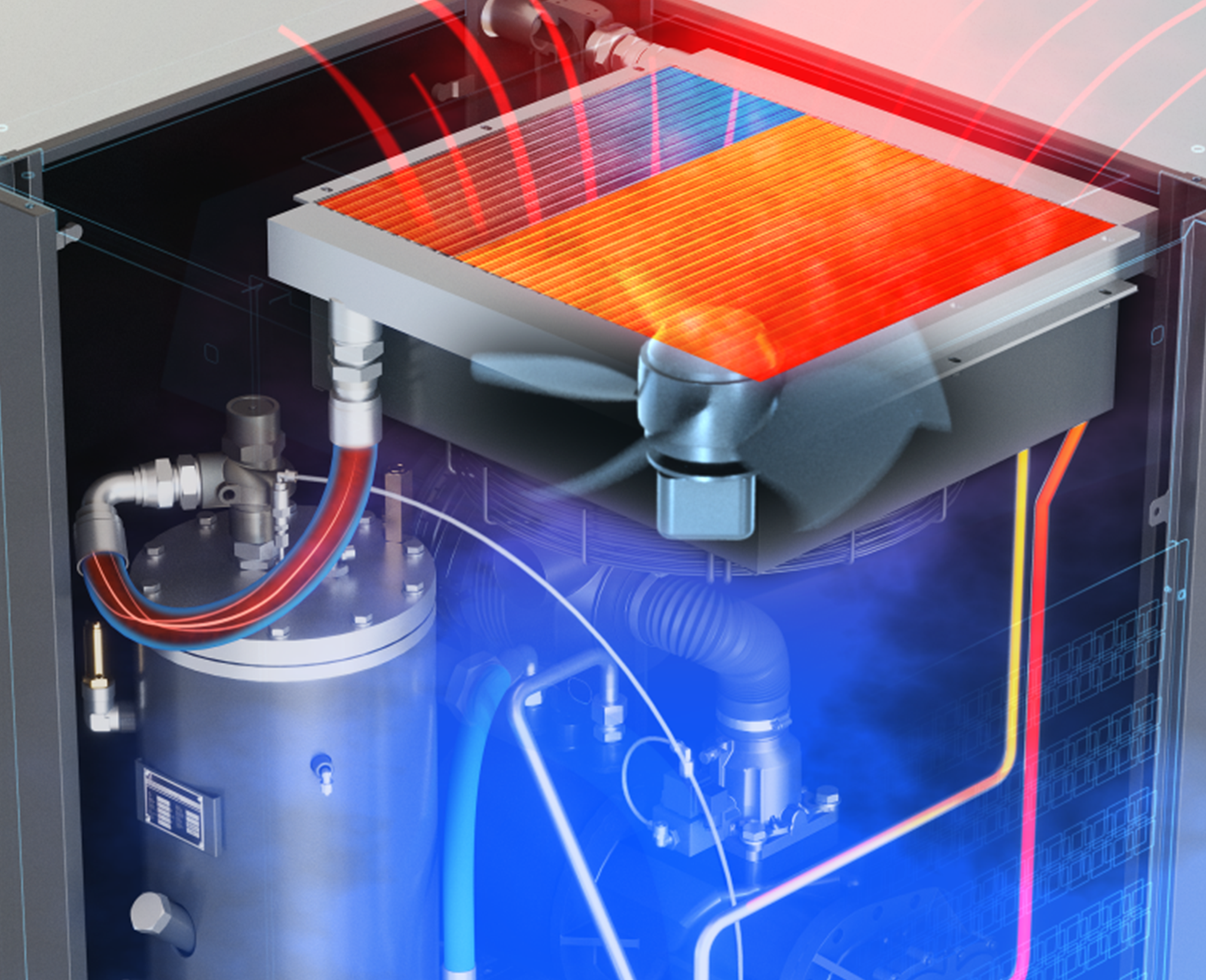

Soğutma Sistemi

• Sıcaklık kontrollü eksenel fan (15 kW ve altı)

• İnvertör kontrollü fanlar sayesinde optimum çalışma sıcaklığı ile enerji verimliliği (18 kW ve üzeri)

• Yüksek basınca dayanıklı soğutucu

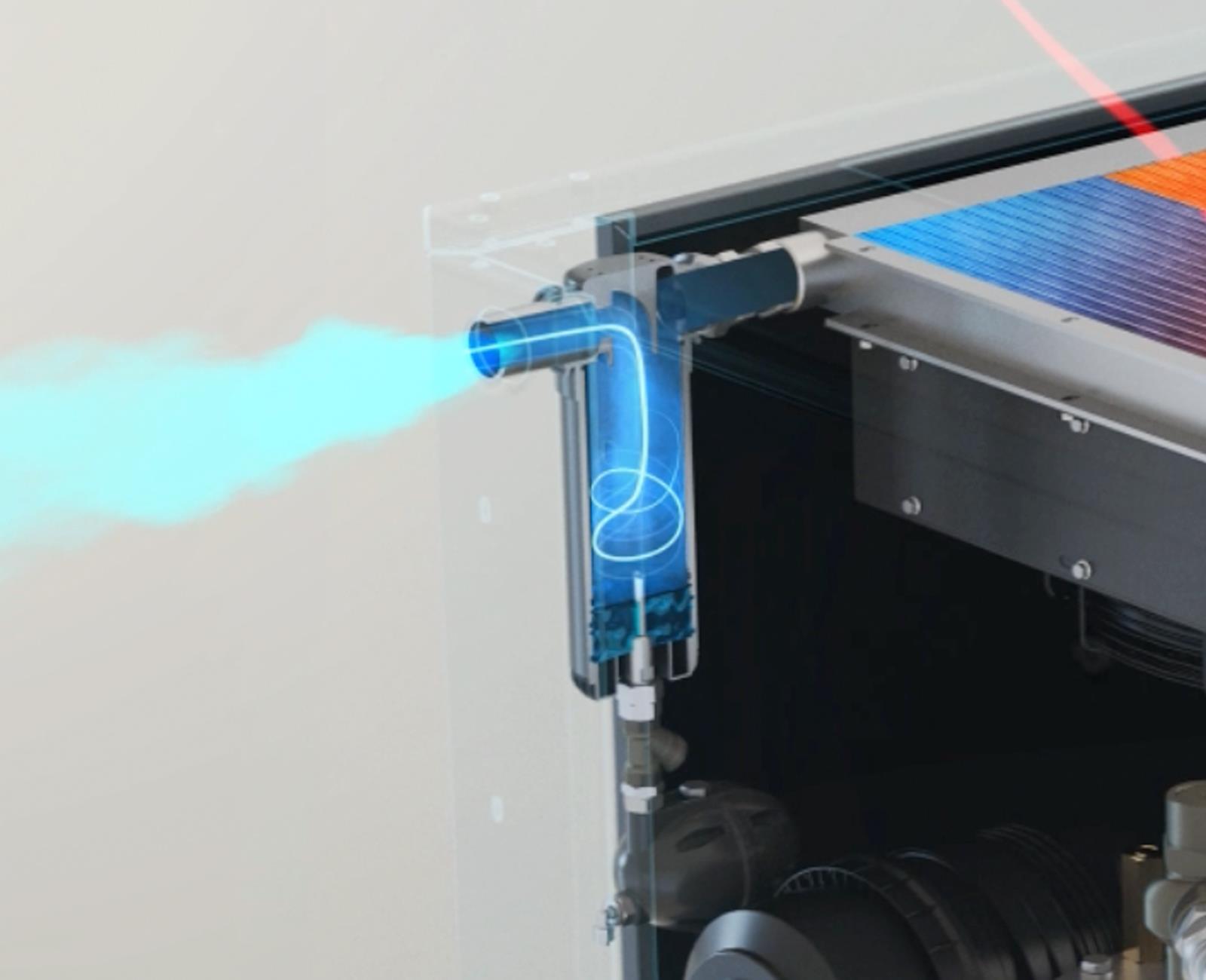

Su Separatörü

• Yüksek nem ve sıcaklık koşullarında dahi >%99 separasyon performansı

• Kompakt, entegre ve özgün tasarım (18 kW ve üzeri)

• Sıfır kayıplı tahliye ile yüksek enerji verimliliği (18 kW ve üzeri)

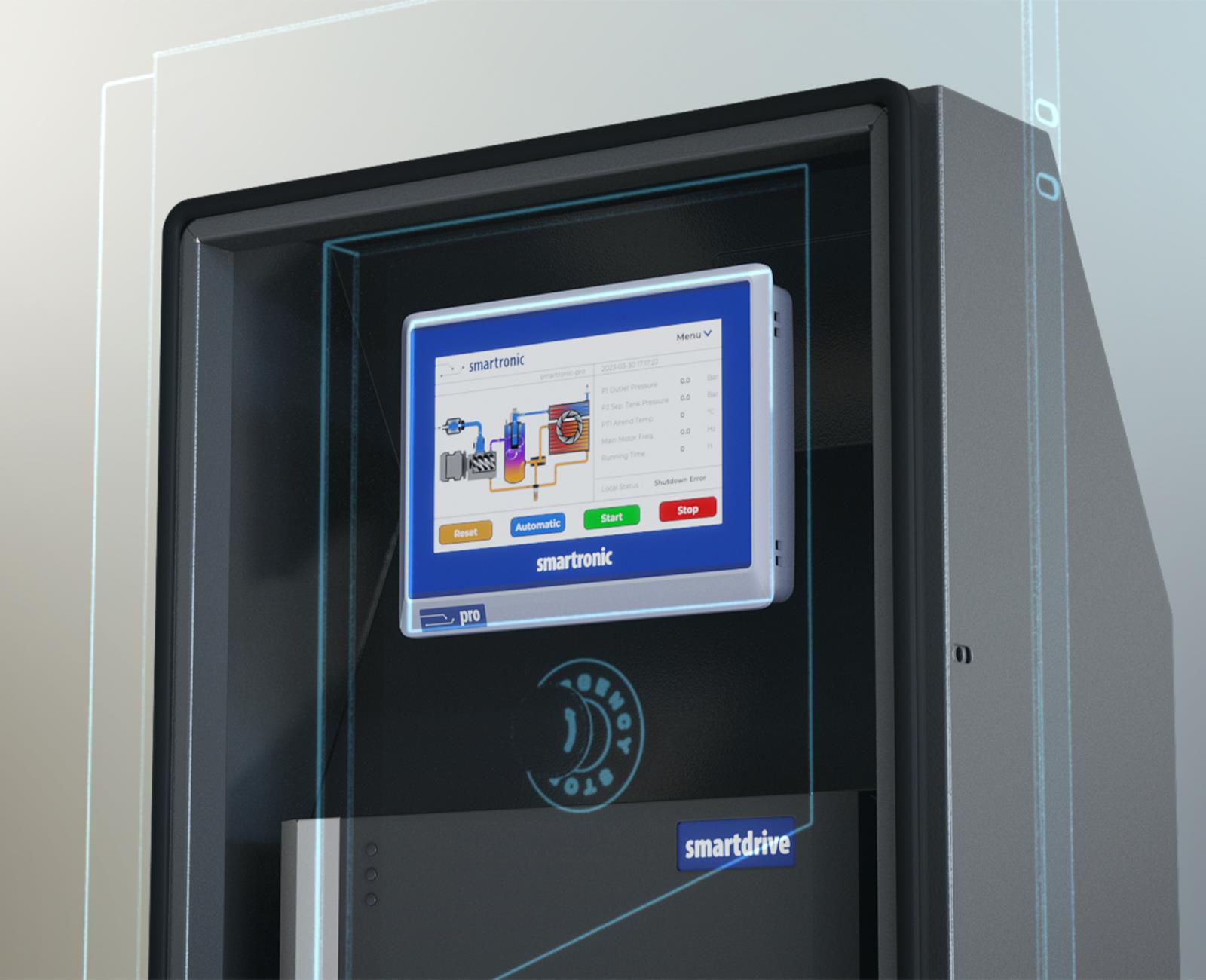

Kontrolör

• 7 inç LED ekran ile kullanıcı dostu ekran arayüzü

• 4 kompresöre kadar grup çalıştırma

• Master/Slave kompresör seçme imkanı

• ModbusTCP ile müşteri DCS sistemine bağlanabilme

• Tümleşik sürücü ve kontrolör yapısı ile kompakt yapı

• Haftanın her günü için ayrı ayrı ayarlanabilir 2 farklı zaman aralığında makinayı çalıştırma ve durdurma özelliğine sahip haftalık programlayıcı

• Dual PID özelliği ile aynı anda hem basınç hem sıcaklık PID’si yapabilme

• Basınç PID’si ile basıncı istenen değerde sabit tutma özelliği ile enerji verimliliği

• Sıcaklık PID’si ile vida bloğunun en verimli çalışma sıcaklığını korumak için fan hızının kontrolü

• Tek noktadan tüm invertör ve kompresör kontrol dataları yönetimi

• Seçilebilir parametre ile eş yaşlanma sürelerini belirleyebilme

• Dahili faz algılama özelliği

11-37 kW 16-20 bar 0,16-3,9 m³/dk

TEKNİK BİLGİLER

Model	Basınç		Kapasite*				Motor	Hava Bağlantısı	Boyutlar [Boy x En x Yükseklik] (mm)		Ağırlık [kg]		Hava Tankı	Ses Seviyesi
			Minimum		Maksimum
	bar	psi	m³/dk	cfm	m³/dk	cfm	kW/HP		Deposuz	Depolu + Kurutuculu	Deposuz	Depolu + Kurutuculu		dB(A)
INVERSYS PLUS ᵖᵐ LASER 11	16	232	0,16	6	0,87	31	11/15	G3/4"	835 x 730 x 1200	1890 (16 bar) / 1950 (20 bar) x 730 x 1700	210	376 (16 bar) / 417 (20 bar)	500L	74
	20	290	0,38	13	0,78	28
INVERSYS PLUS ᵖᵐ LASER 15	16	232	0,28	10	1,38	49	15/20	G3/4"	835 x 730 x 1200	2010 (16 bar) / 2000 (20 bar) x 700 (16 bar) / 1000 (20 bar) x 2066 (16 bar) / 1950 (20 bar)	236	618 (16 bar) / 657 (20 bar)	500L	75
	20	290	0,48	17	1,31	46
INVERSYS PLUS ᵖᵐ LASER 18	16	232	1,38	49	2,05	72	18,5/25	G1"	870 x 905 x 1400	2010 x 700 x 2066	350	729	500L	74
	20	290	-	-	-	-
INVERSYS PLUS ᵖᵐ LASER 22	16	232	1,04	37	2,39	84	22/30	G1"	870 x 905 x 1400	2010 x 700 x 2066	358	732	500L	75
	20	290	-	-	-	-
INVERSYS PLUS ᵖᵐ LASER 30	16	232	0,7	25	3,18	112	30/40	G1 1/2"	1030 x 935 x 1400	-	468	-	-	74
	20	290	0,9	32	2,54	90
INVERSYS PLUS ᵖᵐ LASER 37	16	232	0,88	31	3,9	138	37/50	G1 1/2"	1030 x 935 x 1400	-	475	-	-	73
	20	290	0,82	29	3,19	113

- Unit performances measured in reference conditions which are 1 bar absolute air pressure, %0 relative humidity, 20°C inlet air temperature, 71°C thermostatic valve set temperature and use of Smartoil.
- Dalgakıran reserves its rights to make changes in its products and specifications without prior notice.
* Refers to free air delivery measured according to ISO 1217:2009, Annex E standard.
