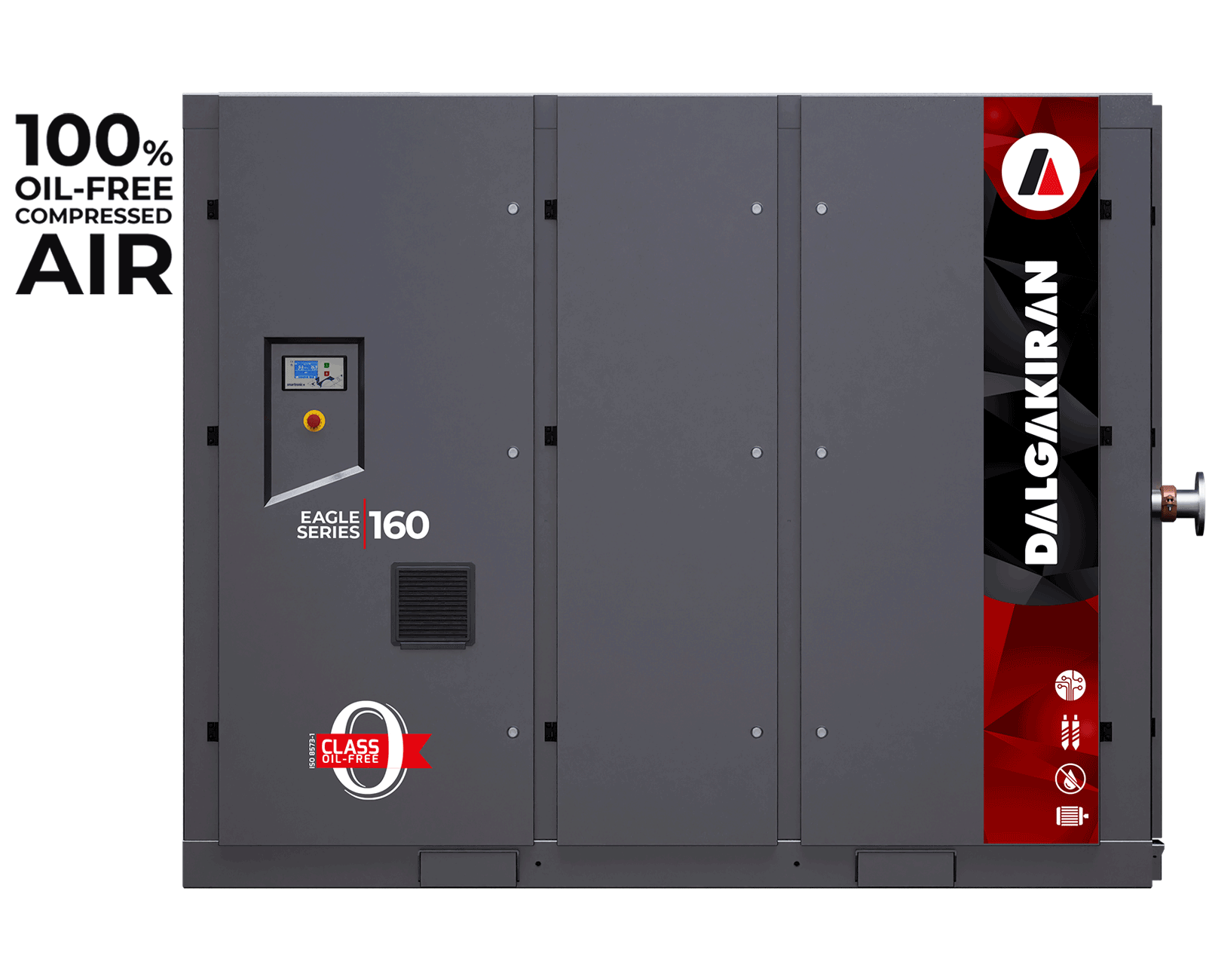

EAGLE SERİSİ

37-250 kW 7,5-8,5-10 bar 3,8-44,6 m³/dk

Yağsız, Direkt Akuple, Sabit/Değişken Hızlı

Vidalı Hava Kompresörleri

Gıda, içecek, kimya ve elektronik sektörleri için daha sürdürülebilir, Class 0 sertifikalı tamamen yağsız hava çözümleri sunuyoruz.

Avantajlar

• Yağ enjekteli kompresörlere oranla daha az filtre atığı oluşmasını sağlar böylece bakım maliyetleri düşer.

• En iyi hijyen standartları için gıda ve ilaç gibi hassas sektörlerde güvenle kullanılabilir.

• Zorlu çalışma koşullarına uygun çalışır, yüksek dayanım performansına sahiptir.

• VSD teknolojisine sahip modeller, %35’e varan enerji tasarrufu sağlar, enerji maliyetlerinizi düşürür.

• Özel venturi tasarımı ile ani basınç dalgalanmalarının ve yüksek frekanslı titreşimlerin önüne geçer.

Genel Özellikler

• IE4 verimlilik sınıfında elektrik motorları

• Ses yalıtımlı kanopi

• Yüksek korozyon direnci için elektrostatik kaplama kanopi bileşenleri

• Aşırı yüklenmeyi önlemek için elektrik motoru koruması

• Hava ve su soğutmalı model alternatifi

• Sabit ve değişken devirli tahrik seçenekleri

• Sabit hızlı modellerde yumuşak yol verme seçeneği

• Direkt akuple tahrik sistemi

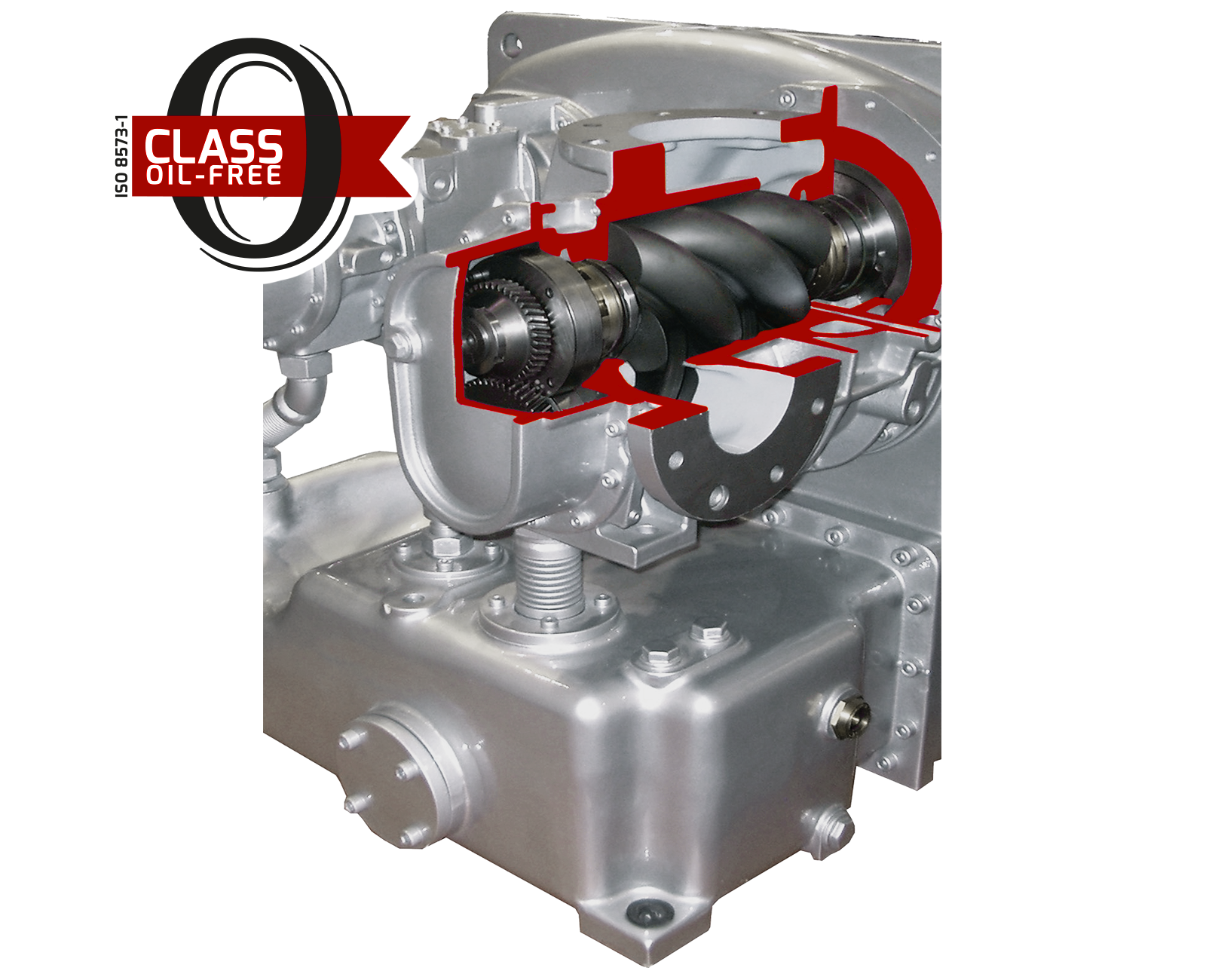

Vida Bloğu

• İki kademeli vida bloğu

• Son teknoloji kullanılarak geliştirilen yataklama sistemi sayesinde uzun ömürlü ve titreşimsiz çalışma

• Üst düzey sızdırmazlık sistemi sayesinde uzun kullanım sürelerinde bile yüksek performans ile çalışma

• Senkronize dişli mekanizması ile rotorlar arası temassız güç aktarımı

• Rotorların ve rotor gövdesi iç parçalarındaki özel kaplama sayesinde minimum boşluk toleransı ve yüksek verimlilik

• Paslanmaz çelik rotor yapısı ile korozyon ve tutukluk riskine karşı yüksek kullanım ömrü

• Ultracoat kaplama ile yüksek sıcaklıklara karşı dayanıklılık

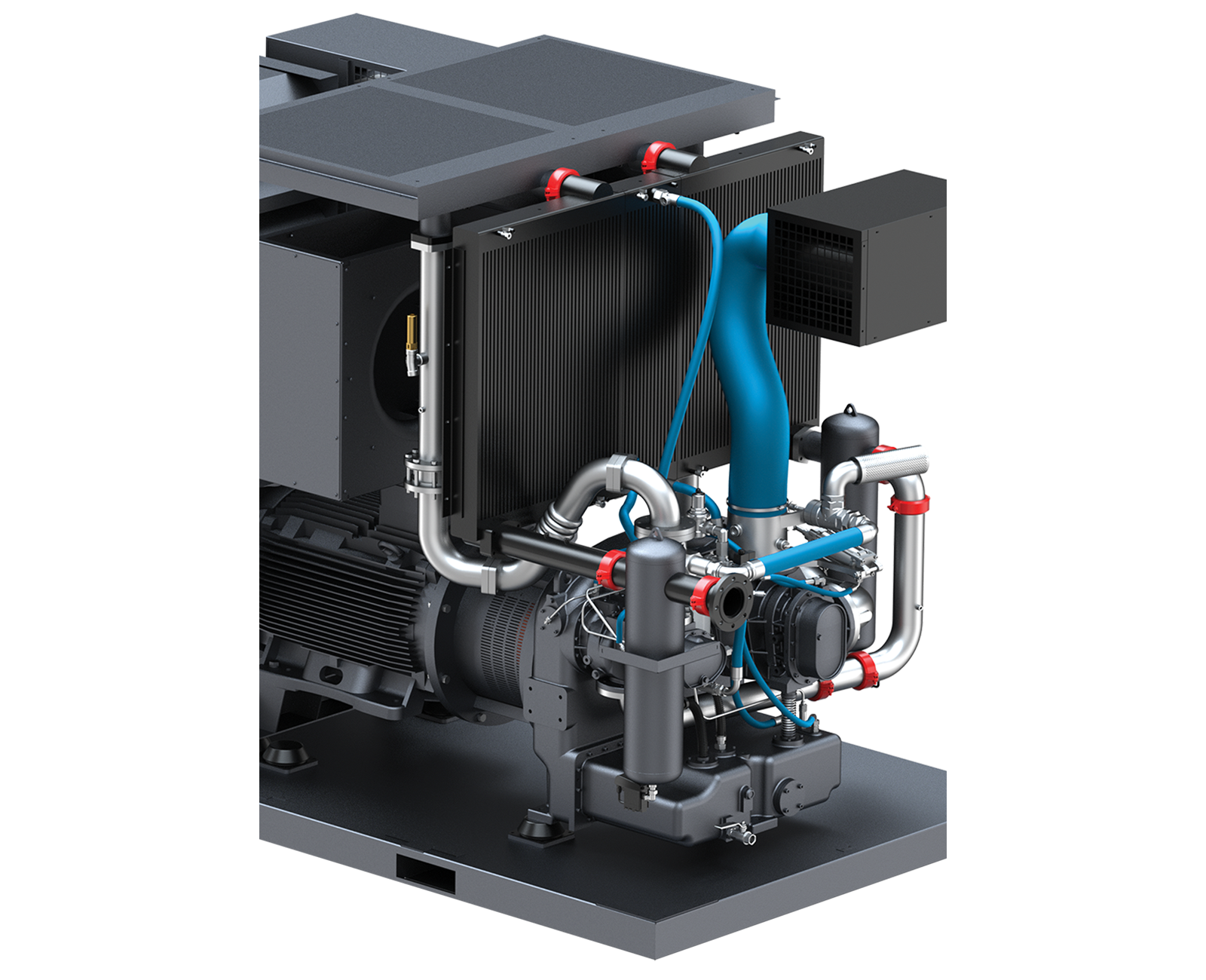

Soğutma Sistemi

• Paslanmaz çelik boru ve finden oluşan pre-cooler sistemi ile iki kademeli soğutma

• Alüminyum bar ve levha sistemine sahip aftercooler sistemi

• Kolay bakım ve temizleme

• Yıkanabilir panel filtre

• Motor ve vida bloğunun soğutulması için optimum kabin içi hava sirkülasyonu

Emiş Regülatörü

• Kirlilikten ve yoğuşmadan etkilenmeyen, bakımı kolay ve güvenilir valfler

• Pnömatik emiş regülatörlerine kıyasla hidrolik emiş regülatörleri ile daha fazla güvenilirlik ve bakım kolaylığı

%100 Yağsız Basınçlı Hava

• Hassas ve doğru üretim koşullarına uygun olarak tasarlanmıştır.

• Çevreyi korur ve enerji tasarrufu sağlar.

• Global tüm standart ve regülasyonlara uygun olarak üretilmiştir.

• Üretim hatlarınızın kirlenmesini ve ürünlerinizin bozulmasını önler.

• Bu nedenle gereksiz makine duruşlarını ortadan kaldırır.

• İhtiyacınız olan kaliteli basınçlı havayı garanti eder.

Kontrolör

• 5 kompresöre kadar, harici bir ana kontrolöre ihtiyaç duymadan çoklu çalışabilme fonksiyonu

• Haftanın her günü için ayrı ayrı ayarlanabilir 3 farklı zaman aralığında makinayı çalıştırma ve durdurma özelliğine sahip haftalık programlayıcı

• İnvertörlü modellerde dual PID özelliği ile aynı anda hem basınç hem sıcaklık PID’si yapabilme

• İnvertörlü modellerde basınç PID’si ile basıncı istenen değerde sabit tutma özelliği ile enerji verimliliği

• İnvertörlü modellerde sıcaklık PID’si ile vida bloğunun en verimli çalışma sıcaklığını korumak için fan hızının kontrolü

• İnvertörlü modellerde tek noktadan tüm invertör ve kompresör kontrol dataları yönetimi

• Dahili ModBus haberleşmesi

• Kullanıcı dostu ekran arayüzü

• Son 20 adet alarm için alarm geçmişi kaydı

• Periyodik bakım uyarıları ve geçmiş kayıtları

37-250 kW 7,5-8,5-10 bar 3,8-44,6 m³/min

TEKNİK BİLGİLER

Model	Basınç		Kapasite*		Motor	Bağlantı	Boyutlar (mm)			Ağırlık
							Hava Soğutmalı/Su Soğutmalı			Hava Soğutmalı/Su Soğutmalı
	bar	psi	m³/min	cfm	kW/HP		Uzunluk	Genişlik	Yükseklik	kg
EAGLE 37	7	100	6	212	37/50	G 2"	2593	1640	2160	2270/2285
	8,5	125	5,3	187
	10	145	4,8	170
EAGLE 45	7	100	7,5	265	45/60	G 2"	2593	1640	2160	2450/2460
	8,5	125	6,5	230
	10	145	5,9	208
EAGLE 55	7	100	9,4	332	55/75	G 2"	2593	1640	2160	2600/2610
	8,5	125	8,6	304
	10	145	7,5	265
EAGLE 75	7	100	12,7	449	75/100	G 2"	2593	1640	2160	2860/2850
	8,5	125	11,8	417
	10	145	10,2	360
EAGLE 90	8,5	125	12,7	449	90/125	G 2"	2593	1640	2160	2950/3015
	10	145	12,6	445
EAGLE 90 B	7	100	15,5	547	90/125	DN 80	3197	1840	2450/2200	3650/3900
	8,5	125	13	459
	10	145	13	459
EAGLE 110	7	100	19,5	689	110/150	DN 80	3197	1840	2450/2200	3750/4000
	8,5	125	17,6	622
	10	145	15,5	547
EAGLE 132	7	100	22,3	788	132/180	DN 80	3197	1840	2450/2200	3900/4150
	8,5	125	20,9	738
	10	145	19,4	685
EAGLE 160	7	100	25,4	897	160/220	DN 80	3197	1840	2450/2200	4150/4400
	8,5	125	25,3	893
	10	145	24	848
EAGLE 185	7	100	28	989	185/250	DN 80	3197	1840	2450/2200	4150/4400
	8,5	125	28	989
	10	145	28	989
EAGLE 200	7	100	36	1271	200/270	DN 100	3797/3544	2140	2715/ 2450	5900/6100
	8,5	125	34	1200
	10	145	28,3	999
EAGLE 250	7	100	44,3	1564	250/340	DN 100	3797/3544	2140	2715/ 2450	6100/6350
	8,5	125	40,5	1430
	10	145	35,8	1264

- 1 bar(a) mutlak hava basıncı, % 0 bağıl nem, 20 °C giriş hava sıcaklığı referans şartlarında kaydedilen değerlerdir.

- DALGAKIRAN Kompresör, ürünlerinde önceden herhangi bir uyarıda bulunmaksızın değişiklik yapma hakkını saklı tutar.

* ISO 1217:2009, Ek C standardına göre ölçülen serbest hava debisini ifade eder.

TEKNİK BİLGİLER (VSD)

Model	Basınç		Kapasite*				Motor	Bağlantı	Boyutlar (mm)			Ağırlık
	Basınç		Kapasite*				Motor		Hava Soğutmalı/Su Soğutmalı			Hava Soğutmalı/Su Soğutmalı
	bar	psi	Maksimum m³/dk - cfm		Minimum m³/dk - cfm		kW/HP		Uzunluk	Genişlik	Yükseklik	kg
EAGLE 55 VSD	7	100	9,1	321	3,8	134	55/75	G 2"	2588/2593	1640	2160	2675/2685
	8,5	125	8,3	293	3,7	131
	10	145	7,5	265	3,7	131
EAGLE 75 VSD	7	100	12,8	452	6,2	219	75/100	G 2"	2588/2593	1640	2160	2935/2925
	8,5	125	11,9	420	6,2	219
	10	145	11	389	6,2	219
EAGLE 90 VSD	7	100	14,6	516	6,2	219	90/125	G 2"	2588/2593	1640	2160	3025/3015
	8,5	125	14,2	501	6,2	219
	10	145	13,2	466	6,2	219
EAGLE 110 VSD	7	100	20,4	720	10,4	367	110/150	DN 80	3197	1840	2450/2200	4100/4350
	8,5	125	18,5	653	10,3	364
	10	145	17,4	614	10,3	364
EAGLE 132 VSD	7	100	22,2	784	10,4	367	132/180	DN 80	3197	1840	2450/2200	4200/4400
	8,5	125	21	742	10,4	367
	10	145	19,6	692	10,3	364
EAGLE 160 VSD	7	100	26,9	950	10,7	378	160/220	DN 80	3197	1840	2450/2200	4000/4200
	8,5	125	25,5	901	10,6	374
	10	145	23,5	830	10,6	374
EAGLE 185 VSD	7	100	29,6	1045	14	494	185/250	DN 80	3197	1840	2450/2200	4600/4850
	8,5	125	29,5	1042	14	494
	10	145	27,7	978	13,9	491
EAGLE 200 VSD	7	100	36,2	1278	17,4	614	200/270	DN 100	3797/3540	2140	2715/2450	6300/6550
	8,5	125	33,3	1176	17,3	611
	10	145	30,4	1074	17,2	607
EAGLE 250 VSD	7	100	44,6	1575	18,9	667	250/340	DN 100	3797/3540	2140	2715/2450	6650/6700
	8,5	125	41,3	1458	18,8	664
	10	145	38,2	1349	18,7	660

- 1 bar(a) mutlak hava basıncı, % 0 bağıl nem, 20 °C giriş hava sıcaklığı referans şartlarında kaydedilen değerlerdir.

- DALGAKIRAN Kompresör ürünlerinde önceden herhangi bir uyarıda bulunmaksızın değişiklik yapma hakkını saklı tutar.

* ISO 1217:2009, Ek E standardına göre ölçülen serbest hava debisini ifade eder.
