TIDY LASER

11-37 kW 14,5-16-20 bar 0,55-4,58 m³/dk

Yağ Enjekteli, Kayış Kasnaklı, Sabit Hızlı

Yüksek Basınçlı Vidalı Hava Kompresörleri

Avantajlar

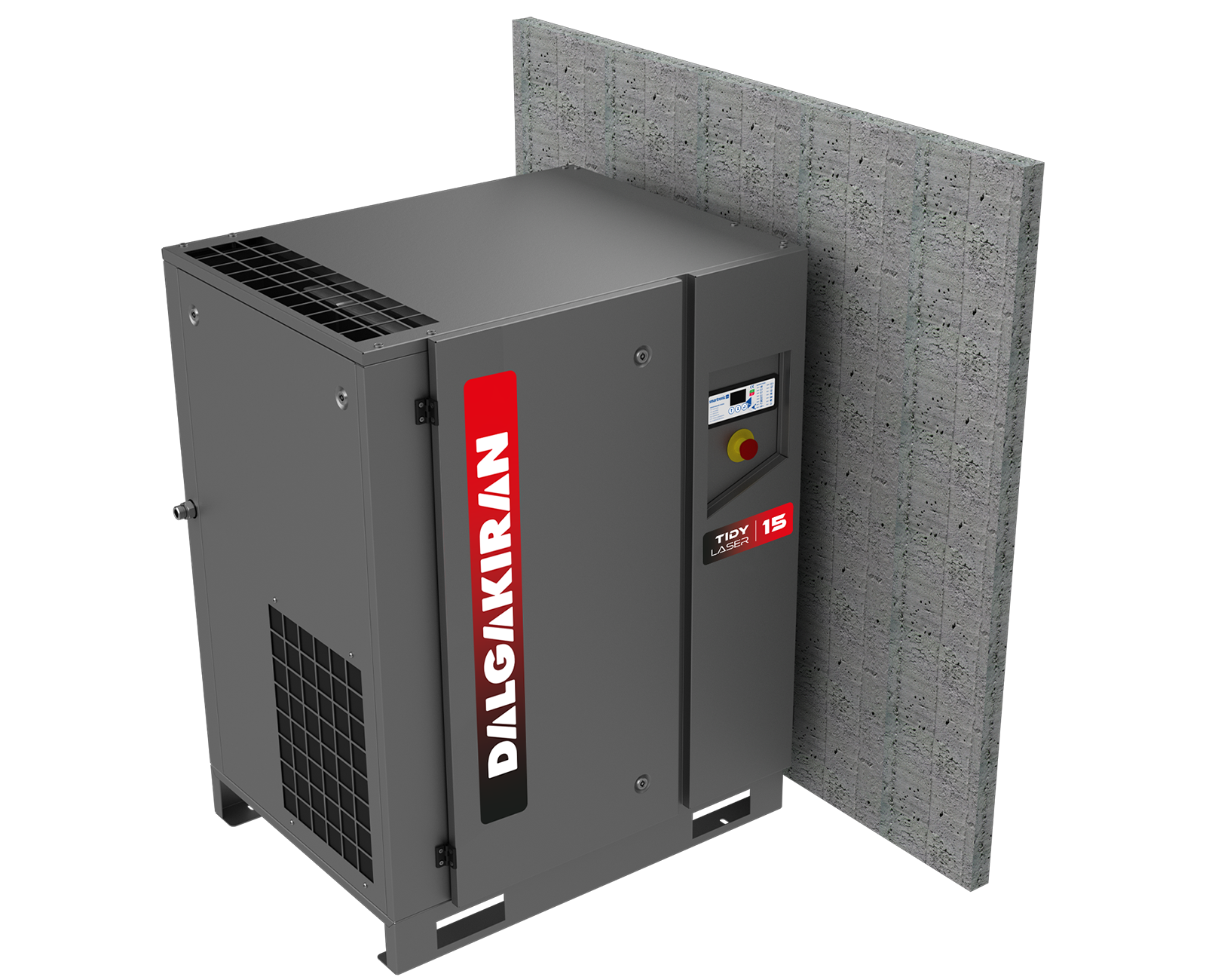

• Kör kapak uygulaması sayesinde duvara yaslanabilir. Yerleşim avantajı, servis ve bakım kolaylığı, erişilebilirlik sağlar.

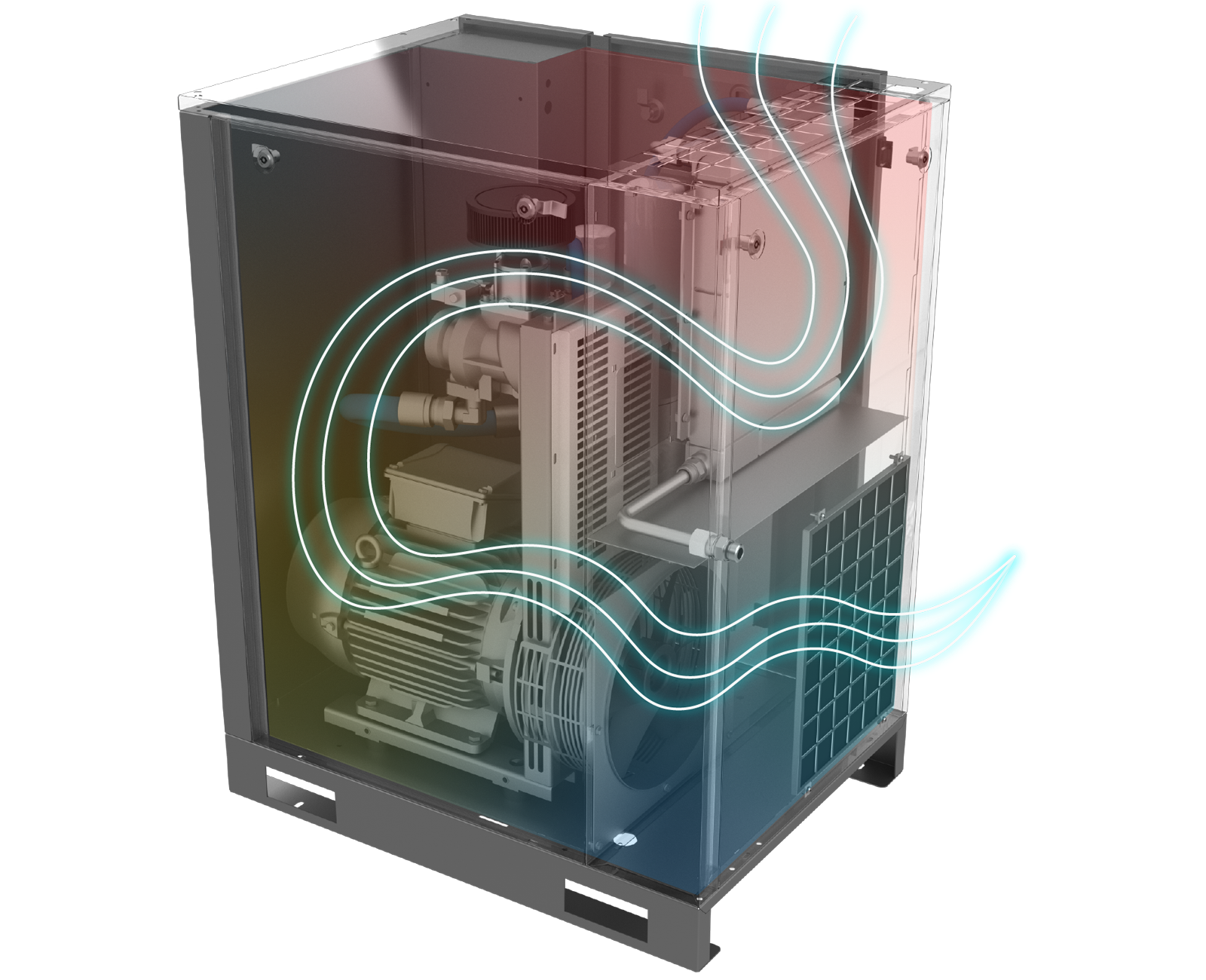

• Optimize edilmiş emiş odası sayesinde, izole soğuk hava emişi ile enerji verimliliği arttırılmıştır. (30 kW ve üzeri)

Genel Özellikler

• Yeni nesil vida bloğu ve motor

• Elektronik kontrol özelliği

• Kompakt tasarımı sayesinde kolay kurulum ve hızlı devreye alma

• 20 bara kadar çalışma basıncı

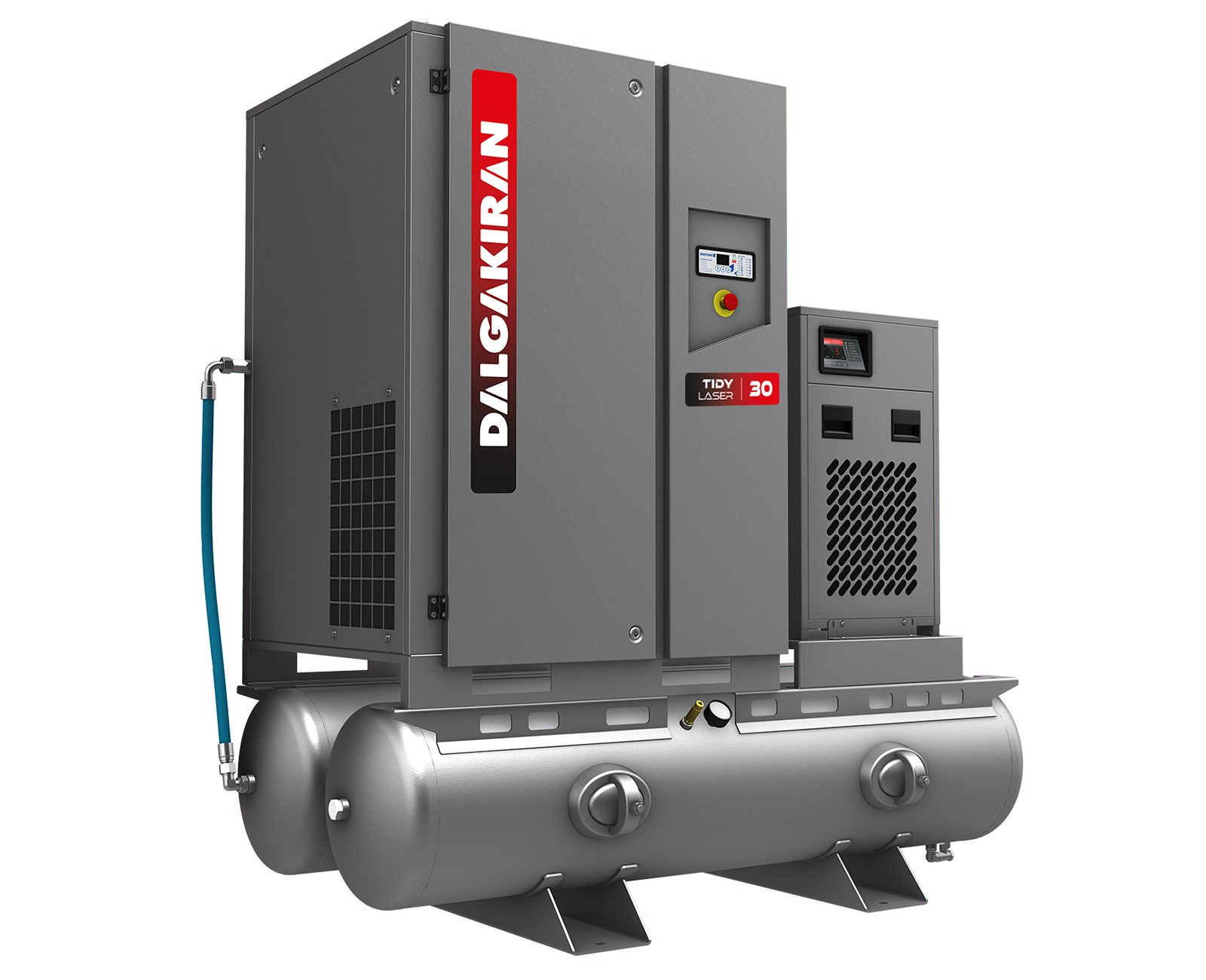

• Kurutucu ve tank üstü opsiyonu (22 kW ve altı)

Vida Bloğu

• Dayanıklı, yüksek kapasitede hava sağlayan, her modelin kapasite ihtiyacına göre özel seçilen vida bloğu

• Yüksek ortam sıcaklıklarında çalışabilme ve yüksek güvenilirlik

• Yeni rotor profilleri ile az kayıplı hava üretimi

• Yük taşıma kabiliyetleri artırılmış yeni nesil rulman tasarımı

• Düşük bakım ve değiştirme maliyetleri

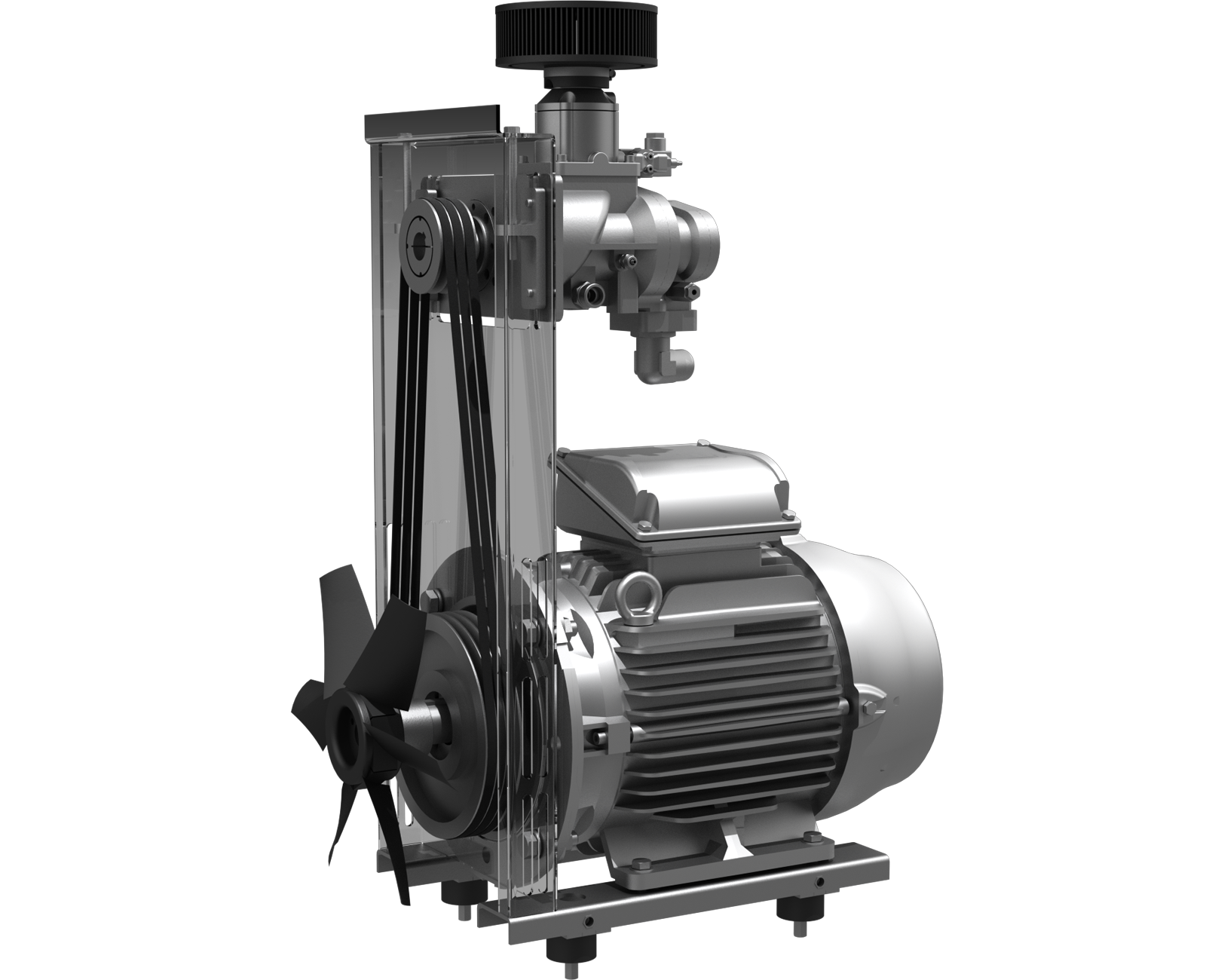

Ana Motor ve Tahrik Sistemi

• IE3 verimlilik sınıfında elektrik motoru

• Yıldız/üçgen motor yol verme sistemi

• Kayış-kasnaklı tahrik sistemi

• Kolay kayış gerdirme sistem

• Burçlu kasnaklar ile servis kolaylığı

Soğutma Sistemi

• Doğrudan ana motora bağlı sessiz, az yer kaplayan ve etkili eksenel fan (22 kW ve altı)

• Sıcaklık kontrollü ilave eksenel fan (30 kW ve üstü)

• Yüksek basınca dayanıklı soğutucu

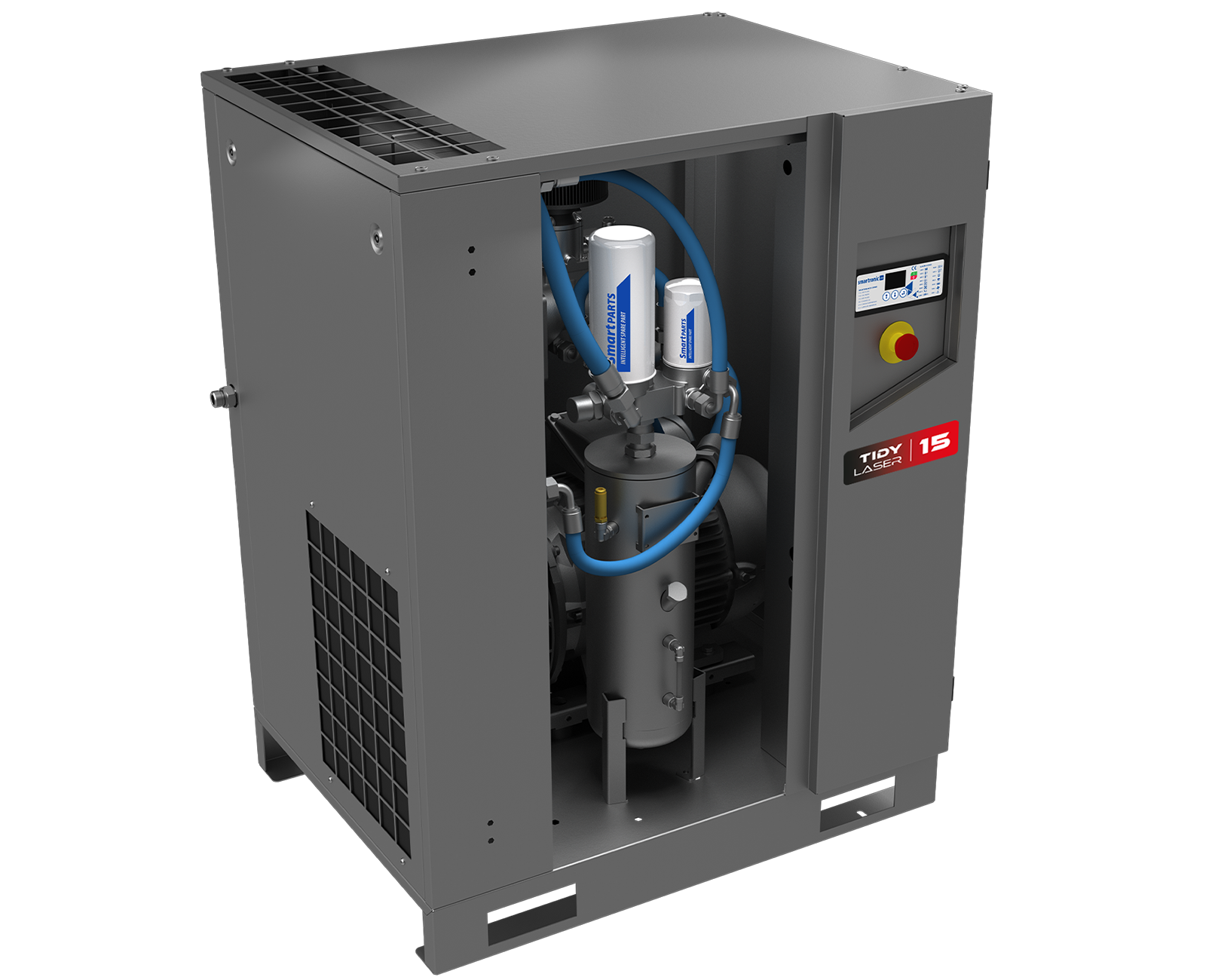

Yağ Separatörü

• Daha uzun ömürlü separatörler sayesinde düşük bakım maliyetleri

• Etkili ayırma elemanı sayesinde kompresör çıkış havasında düşük yağ miktarı (1-3 mg/m³) ile kaliteli basınçlı hava

• Spin-on separatör: Kolay değiştirilebilir özelliğiyle montaj ve demontaj kolaylığı

Hava Filtresi

• İki kademeli filtrasyon (Ön filtreleme/hassas filtreleme) (18 kW ve üzeri)

• 3 mikrona kadar olan partikül ayrıştırmada %99,9 verimlilik

• Düşük basınç kaybı

• Servis kolaylığı ve uzun Kullanım ömrü

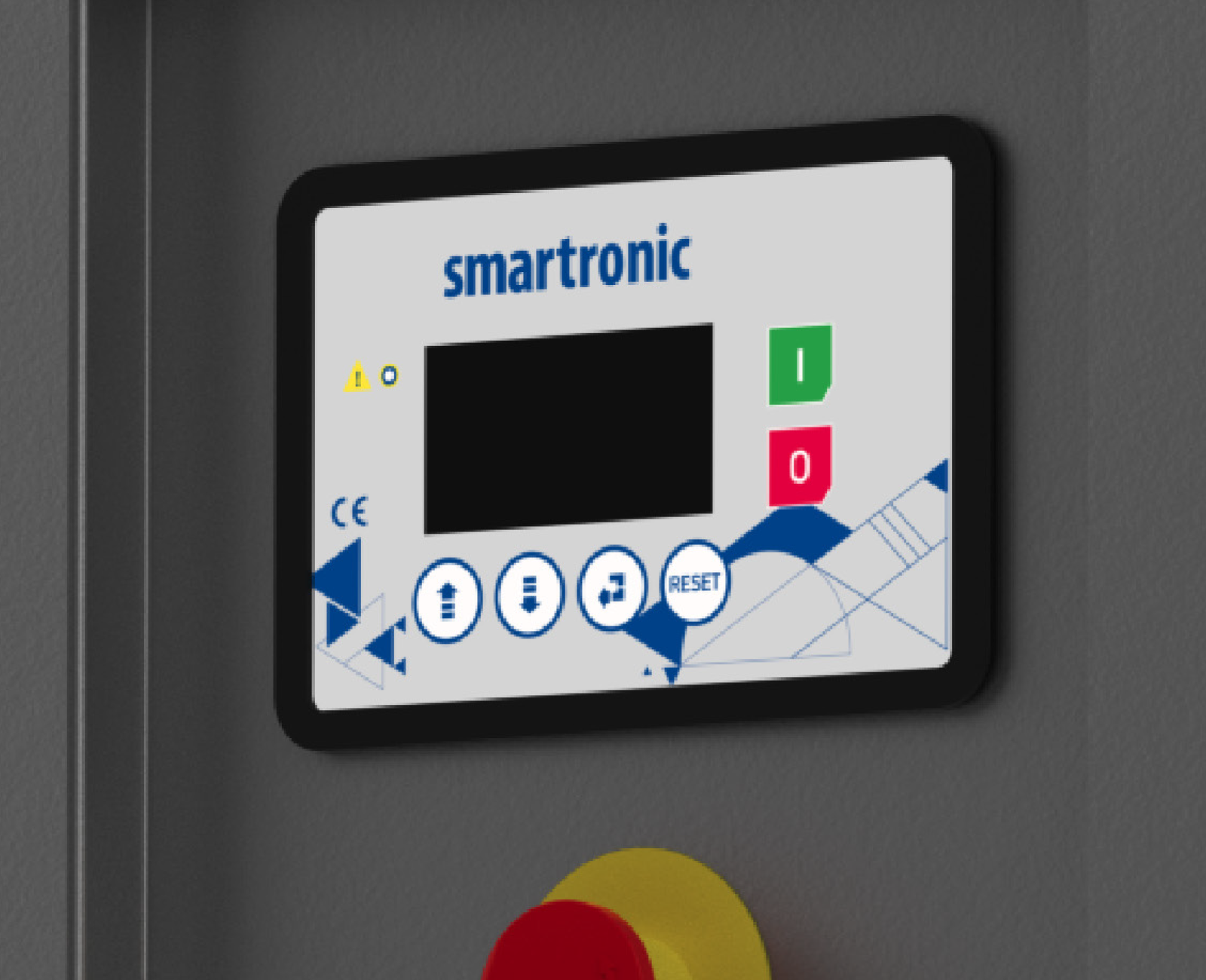

Kontrolör

• 2 kompresör harici bir ana kontrolöre ihtiyaç duymadan M/S (Master/Slave-Eş yaşlandırmalı) çalışabilme fonksiyonu

• Dahili ModBus haberleşmesi

• Kullanıcı dostu ekran arayüzü

• Son 20 adet alarm için Alarm Geçmişi Kaydı

• Bakım uyarıları ve geçmişi

11-37 kW 14,5-16-20 bar 0,55-4,58 m³/dk

TEKNİK BİLGİLER

Model	Basınç		Kapasite*		Motor	Hava Bağlantısı	Boyutlar [Boy x En x Yükseklik] (mm)		Ağırlık [kg]		Hava Tankı
	bar	psi	m³/dk	cfm	kW/HP		Deposuz	Depolu + Kurutuculu	Deposuz	Depolu + Kurutuculu
TIDY LASER 15	14,5	210	0,99	35	11/15	G3/4"	962 x 732 x 1200	1880 x 732 x 1700	295	470 (14,5-16 bar) 495 (20 bar)	250L
	16	232	0,79	27,9
	20	290	0,55	19,4
TIDY LASER 20	14,5	210	1,48	52,3	15/20	G3/4"	962 x 732 x 1200	1880 x 732 x 1700	315	490 (14,5-16 bar) 515 (20 bar)	250L
	16	232	1,38	48,7
	20	290	1,02	36
TIDY LASER 25	14,5	210	1,76	62,2	18.5/25	G3/4"	1039 x 948 x 1462	2135 x 1200 x 2010	425	835	500L (14,5-16 bar) - 2x250L (20 bar)
	16	232	1,63	57,6
	20	290	1,17	41,3
TIDY LASER 30	14,5	210	2,31	81,6	22/30	G3/4"	1039 x 948 x 1462	2135 x 1200 x 2010	465	900	500L (14,5-16 bar) - 2x250L (20 bar)
	16	232	2,15	76
	20	290	1,66	59
TIDY LASER 40	14,5	210	3,51	124	30/40	G1 1/4"	1135 x 1035 x 1600	-	665	-	-
	16	232	3,22	114
	20	290	2,51	89
TIDY LASER 50	14,5	210	4,58	162	37/50	G1 1/4"	1135 x 1035 x 1600	-	725	-	-
	16	232	4,23	149
	20	290	3,34	118

- 1 bar(a) mutlak hava basıncı, % 0 bağıl nem, 20 °C giriş hava sıcaklığı referans şartlarında kaydedilen değerlerdir.

- DALGAKIRAN Kompresör, ürünlerinde önceden herhangi bir uyarıda bulunmaksızın değişiklik yapma hakkını saklı tutar.

* ISO 1217:2009, Ek C standardına göre ölçülen serbest hava debisini ifade eder.
